Equilibrar la càrrega d'un servei web amb HAProxy i un certificat SSL a Ubuntu 22.04 LTS – Clouding.io

HAProxy és un programari que permet equilibrar la càrrega entre diversos servidors. Se sol fer servir per equilibrar la càrrega de serveis web, però pot equilibrar la de qualsevol servei que funcioni amb el protocol TCP. En aquest article veuràs diverses configuracions d'HAProxy, incloses les que tenen en compte les galetes. Pot semblar un detall sense importància, però pot provocar errors al web. Imagina que tens 2 servidors web, que d'ara endavant anomenarem frontals. Quan l'usuari arriba per primera vegada al web, ho fa al frontal-01. Quan es registra, es crea una galeta. L'usuari continua navegant i, de sobte, HAProxy envia el trànsit al frontal-2. En aquest servidor no hi ha la galeta i, per tant, es tanca la sessió de l'usuari. Si configures HAProxy adequadament, això no passarà.

La configuració mínima per poder equilibrar la càrrega és de 3 servidors: HAProxy + 2 frontals web. L'avantatge de fer servir HAProxy és que pots afegir més frontals en qualsevol moment.
Un altre avantatge de fer servir HAProxy és que pots restringir l'accés als frontals per l'adreça IP pública, de manera que no seran accessibles directament.

També hi ha altres serveis per equilibrar la càrrega d'un servidor, com ara nginx.

Instal·lació d'HAProxy

Amb les ordres següents tindràs HAproxy instal·lat:

# apt update && apt upgrade
# apt install haproxy
# mv /etc/haproxy/haproxy.cfg /etc/haproxy/haproxy.cfg.org

Configuració bàsica

Ara ja pots crear el primer fitxer de configuració. Executa:

nano /etc/haproxy/haproxy.cfg

Copia la configuració següent i substitueix les adreces IP dels servidors per les que facis servir:

global
    daemon
    maxconn 256
    user    haproxy
    group   haproxy
    log     127.0.0.1       local0
    log     127.0.0.1       local1  notice

defaults
        log     global
        mode    http
        option  tcplog
        option  dontlognull
        maxconn 8000
        timeout connect 5s
        timeout client 300s
        timeout server 300s
        retries 3
        timeout check 10s
        timeout queue 1m
        errorfile 400 /etc/haproxy/errors/400.http
        errorfile 403 /etc/haproxy/errors/403.http
        errorfile 408 /etc/haproxy/errors/408.http
        errorfile 500 /etc/haproxy/errors/500.http
        errorfile 502 /etc/haproxy/errors/502.http
        errorfile 503 /etc/haproxy/errors/503.http
        errorfile 504 /etc/haproxy/errors/504.http

frontend Haproxy
bind *:80
option forwardfor
default_backend servidores

backend servidores
balance roundrobin
server server1 10.20.10.8:80 check
server server2 10.20.10.9:80 check

Ara que ja tenim la configuració enllestida, hem de reiniciar el servei d'HAProxy. Ho haurem de fer cada vegada que canviem la configuració.

# systemctl restart haproxy

Consultar les estadístiques

Per consultar les estadístiques via web, afegeix la configuració següent amb nano /etc/haproxy/haproxy.cfg:

listen stats
        bind *:8083
        mode http
        stats enable
        stats uri /stats
        stats realm HAProxy\ Statistics
        stats auth haproxy:TestKB

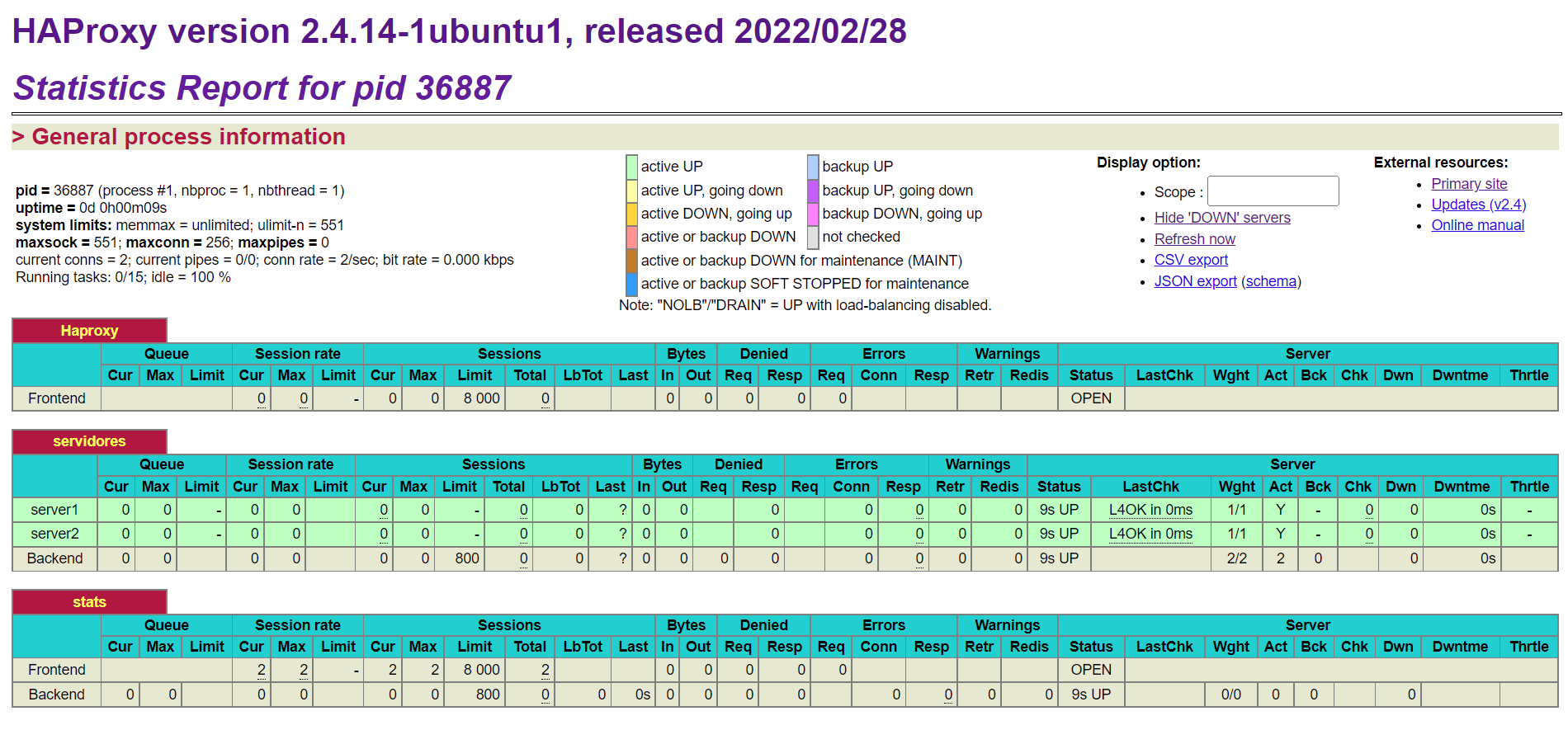

Ara obre el navegador i accedeix a http://IP_Publica_HAProxy:8083/stats. Et demanarà un nom d'usuari i una contrasenya: introdueix haproxy i TestKB.

Si vols que la pàgina d'estadístiques s'actualitzi automàticament cada 10 minuts, afegeix aquesta directiva:

stats refresh 10s

Comprovar l'estat i controlar les galetes

Pots controlar que un usuari accedeixi sempre al mateix frontal. En el nostre exemple ens basarem en una variable de PHP, però pots utilitzar qualsevol variable.

backend servidores
    balance roundrobin
    cookie PHPSESSID prefix indirect nocache
    server server1 10.20.10.8:80 check maxconn 4000 fall 3 cookie L1
    server server2 10.20.10.9:80 check maxconn 4000 fall 3 cookie L2

Afegir un certificat SSL de Let's Encrypt per a HAProxy

Ara que HAProxy funciona, és el moment de fer algunes modificacions perquè el lloc web amb la càrrega equilibrada estigui protegit amb un certificat. En el nostre cas ho farem amb Let's Encrypt. Cal tenir en compte els aspectes següents:

HAProxy i Let's Encrypt no poden utilitzar els mateixos ports 80 i 443. Modificarem Let's Encrypt i la renovació automàtica perquè utilitzin un port diferent.
HAProxy no pot llegir el certificat SSL distribuït en els diversos fitxers que es generen automàticament. Modificaràs el certificat SSL perquè HAProxy el pugui llegir.
Hauràs de crear una regla de filtratge a HAProxy perquè les renovacions de Let's Encrypt funcionin i la resta de peticions s'enviïn al backend.
Hauràs de crear un script per permetre la renovació automàtica del certificat i adaptar-lo per fer-lo servir amb HAProxy.
Tingues en compte que hauràs de tenir els DNS configurats. Pots consultar com fer-ho a l'article següent: Configuració de les zones DNS per al nostre servidor

Primer de tot, instal·la Let's Encrypt amb les ordres següents:

# apt install -y certbot

Ara edita el fitxer següent:

# nano /etc/haproxy/haproxy.cfg

Deixa'l amb el contingut següent:

global
daemon
maxconn 256
user haproxy
group haproxy
log 127.0.0.1 local0
log 127.0.0.1 local1 notice

defaults
log global
mode http
option tcplog
option dontlognull
maxconn 8000
timeout connect 5s
timeout client 300s
timeout server 300s
retries 3
timeout check 10s
timeout queue 1m
errorfile 400 /etc/haproxy/errors/400.http
errorfile 403 /etc/haproxy/errors/403.http
errorfile 408 /etc/haproxy/errors/408.http
errorfile 500 /etc/haproxy/errors/500.http
errorfile 502 /etc/haproxy/errors/502.http
errorfile 503 /etc/haproxy/errors/503.http
errorfile 504 /etc/haproxy/errors/504.http

frontend Haproxy
bind *:80
option forwardfor
default_backend servidores
#bind *:443 ssl crt /etc/ssl/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host.pem

# Forcem HAProxy a redirigir a HTTPS
#redirect scheme https code 301 if !{ ssl_fc }


# Indiquem que les peticions de Lets Encrypt vagin al bloc backend letsencrypt
acl letsencrypt-acl path_beg /.well-known/acme-challenge/
use_backend letsencrypt if letsencrypt-acl

#Backend de lets encrypt
backend letsencrypt
server letsencrypt 127.0.0.1:8888

backend servidores
balance roundrobin
cookie PHPSESSID prefix indirect nocache
server server1 10.20.10.8:80 check maxconn 4000 fall 3 cookie L1
server server2 10.20.10.9:80 check maxconn 4000 fall 3 cookie L2

listen stats
bind *:8083
mode http
stats enable
stats uri /stats
stats realm HAProxy\ Statistics
stats auth haproxy:TestKB

En aquest codi, l'identificador "edf10be0-f2c0-4cef-b38b-eee8e9577d6f.clouding.host" s'ha de substituir pel nom de domini que es faci servir per al web, i les adreces IP dels servidors s'han de substituir per les que tinguis configurades al servidor.

Reinicia HAproxy:

# systemctl restart haproxy

El pas següent és generar el certificat SSL de Let's Encrypt per al domini, que després configuraràs a HAProxy. L'ordre que has d'executar és:

# certbot certonly --standalone -d de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host --non-interactive --agree-tos --email soporte@clouding.io --http-01-port=8888

Com pots veure, has d'utilitzar el port 8888 perquè no entri en conflicte amb HAProxy.

Ara has de crear el directori i el fitxer on desaràs el certificat SSL adaptat perquè HAProxy el pugui llegir. Per fer-ho, executa:

# mkdir -p /etc/ssl/edf10be0-f2c0-4cef-b38b-eee8e9577d6f.clouding.host
# cat /etc/letsencrypt/live/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/fullchain.pem /etc/letsencrypt/live/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/privkey.pem | tee /etc/ssl/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host.pem

Amb això ja tindràs el certificat adaptat, que s'utilitza a la configuració anterior d'HAProxy en aquesta línia:

bind *:443 ssl crt /etc/ssl/edf10be0-f2c0-4cef-b38b-eee8e9577d6f.clouding.host/edf10be0-f2c0-4cef-b38b-eee8e9577d6f.clouding.host.pem

Ara ja pots descomentar les línies anteriors:

bind *:443 ssl crt /etc/ssl/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host.pem
redirect scheme https code 301 if !{ ssl_fc }

Perquè el certificat de Let's Encrypt es renovi automàticament, hauràs de crear un petit script i afegir-lo al crontab perquè s'executi una vegada al mes:

# crontab -e

Afegeix-hi la línia següent:

0 0 1 * * root bash /opt/renovar-certificados.sh

Ara crea l'script:

# nano /opt/renovar-certificados.sh

i afegeix-hi el contingut següent:

#!/usr/bin/env bash
# Renovar el certificat
certbot renew --force-renewal --tls-sni-01-port=8888
# Adaptem el certificat per a haproxy
bash -c "cat /etc/letsencrypt/live/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/fullchain.pem /etc/letsencrypt/live/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/privkey.pem | tee /etc/ssl/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host/de9dcd77-65a7-439a-8fa2-29eda02025a3.clouding.host.pem"
# Tornem a carregar haproxy
service haproxy reload

Finalment, hauries de comprovar que Let's Encrypt podrà renovar el certificat executant:

# certbot renew --tls-sni-01-port=8888

Recorda que, si tens consultes sobre aquesta qüestió o qualsevol altra relacionada amb els teus servidors a Clouding, pots escriure a soporte@clouding.io Som al teu costat per al que necessitis, consulta'ns!
