Configurar un servidor VPN L2TP/IPSec PSK amb Ubuntu 20.04 – Clouding.io

De vegades pots necessitar connectar la teva xarxa de Clouding amb la teva xarxa local. En aquest article t'ensenyarem a instal·lar strongswan amb xl2tpd i a fer les configuracions necessàries per configurar una VPN L2TP/IPSec PSK en un Ubuntu 20.04 LTS.

Configuració del tallafoc de Clouding

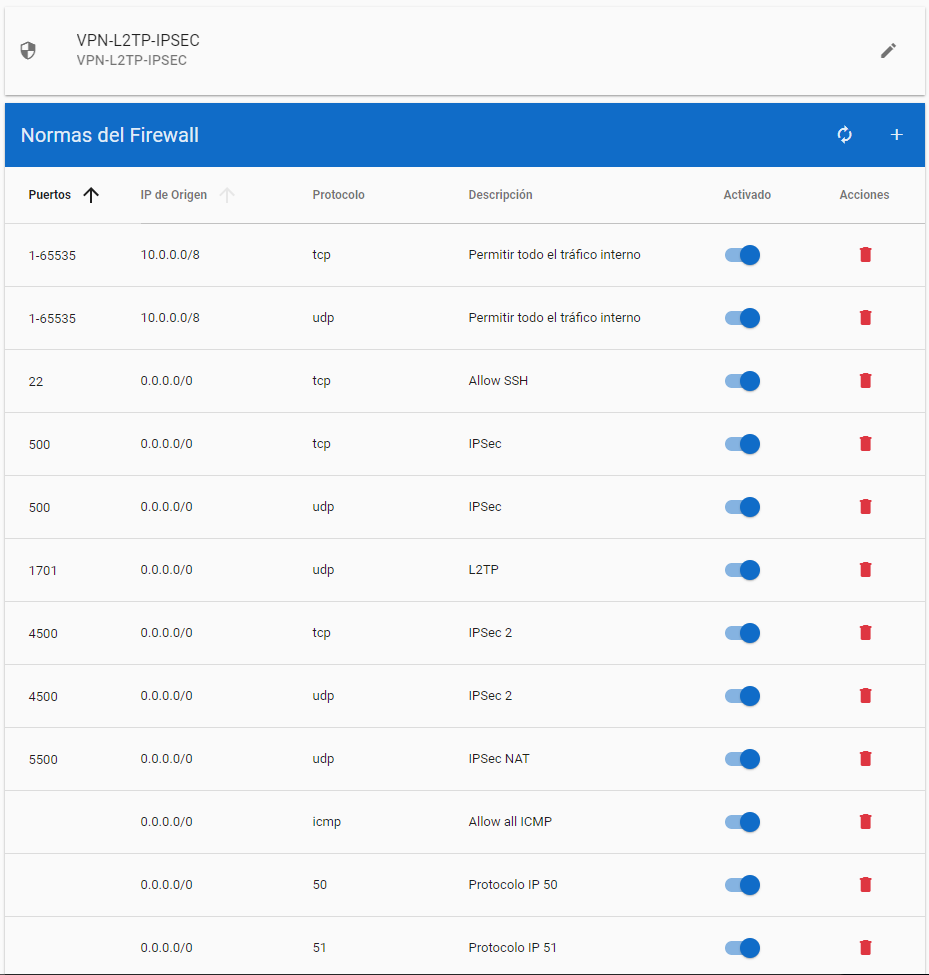

Perquè la VPN funcioni, crea un perfil de tallafoc amb les regles següents:

Requisits del servidor

Per crear la VPN L2TP, utilitza una màquina amb Ubuntu 20.04, 1 GB de RAM, 0,5 Core i 5 GB de disc. Quan creïs el servidor, és important que seleccionis el perfil de tallafoc anterior.

Passos previs

Per evitar errors de DNS, introdueix les ordres següents:

# apt remove unbound
# systemctl stop systemd-resolved.service
# systemctl disable systemd-resolved.service
# rm /etc/resolv.conf

Després executa l'ordre:

# nano /etc/resolv.conf

Afegeix el contingut següent al fitxer:

nameserver 8.8.8.8
nameserver 8.8.4.4

Instal·lar strongswan

# apt install strongswan

Ara edita el fitxer de configuració amb “nano /etc/ipsec.conf”, afegeix el contingut següent al final i modifica les adreces IP:

conn L2TP-PSK-NAT
    rightsubnet=vhost:%priv
    also=L2TP-PSK-noNAT
conn L2TP-PSK-noNAT
    authby=secret
    auto=add
    keyingtries=3
    rekey=no
    dpddelay=10
    dpdtimeout=90
    dpdaction=clear
    esp=aes128-sha1
    ike=aes128-sha-modp1024
    ikelifetime=8h
    keylife=1h
    type=transport
    left=85.208.20.174
    leftprotoport=17/%any
    right=%any
    rightprotoport=17/%any
conn L2TP-PSK-noNAT-Private
    authby=secret
    auto=add
    keyingtries=3
    rekey=no
    dpddelay=10
    dpdtimeout=90
    dpdaction=clear
    esp=aes128-sha1
    ike=aes128-sha-modp1024
    ikelifetime=8h
    keylife=1h
    type=transport
    left=10.20.10.5
    leftprotoport=17/%any
    right=%any
    rightprotoport=17/%any

Especifica la PSK (clau precompartida): obre el fitxer amb “nano /etc/ipsec.secrets” i afegeix el contingut següent al final:

: PSK "Especificar Clave Privada Segura (Contraseña a elegir)"

Instal·lar xl2tpd

# apt install xl2tpd
# systemctl enable xl2tpd

Configura Xl2tp: obre el fitxer amb “nano /etc/xl2tpd/xl2tpd.conf” i afegeix el contingut següent al final:

[global]
listen-addr = 0.0.0.0
auth file = /etc/xl2tpd/l2tp-secrets
ipsec saref = yes
force userspace = yes
[lns default]
ip range = 10.254.254.100-10.254.254.200
local ip = 10.254.254.1
;require chap = yes
refuse chap = yes
refuse pap = yes
require authentication = yes
bps = 104857600
ppp debug = yes
pppoptfile = /etc/ppp/options.xl2tpd
length bit = yes

Per especificar les opcions de Xl2tp, executa “cp /etc/ppp/options /etc/ppp/options.xl2tpd” i “nano /etc/ppp/options.xl2tpd” i afegeix el contingut següent al final:

ipcp-accept-local
ipcp-accept-remote
require-mschap-v2
ms-dns 8.8.8.8
proxyarp
connect-delay 5000

En el mateix fitxer ("/etc/ppp/options.xl2tpd"), comenta els mòduls següents, ja que amb la versió disponible actualment als repositoris provoquen errors quan un usuari intenta connectar-se a través de la VPN.

# Utilitza el control de flux per maquinari (és a dir, RTS/CTS) per controlar el flux de dades
# al port sèrie.
#crtscts

# Especifica que pppd ha d'utilitzar un bloqueig de tipus UUCP al dispositiu sèrie
# per garantir l'accés exclusiu al dispositiu.
#lock

 # Utilitza les línies de control del mòdem.  A Ultrix, aquesta opció implica un control de flux
# per maquinari, com en l'opció crtscts.  (Aquesta opció no està completament
# implementada.)
#modem

*Si necessites aquests mòduls, has de descarregar i compilar una versió anterior.

Aquí pots crear tots els usuaris que vulguis que accedeixin a la VPN. Obre els fitxers amb “nano /etc/ppp/chap-secrets” i “nano /etc/xl2tpd/l2tp-secrets” i afegeix el contingut següent al final:

*/etc/ppp/chap-secrets

userVPN * passVPN *

*/etc/xl2tpd/l2tp-secrets

userVPN passVPN

NOTA: Utilitza contrasenyes segures; això és un exemple.

Instal·lar dnsmasq

# apt install dnsmasq
# systemctl enable dnsmasq

Crea un fitxer de configuració buit (/etc/dnsmasq.conf) i afegeix-hi el contingut següent:

dhcp-range=10.254.254.100,10.254.254.200
dhcp-option=121,10.20.10.0/24,10.254.254.1,27.0.172.0/22,10.254.254.1,46.183.112.0/21,10.254.254.1,80.240.126.0/23,10.254.254.1,85.208.20.0/21,10.254.254.1,93.189.88.0/19,10.254.254.1,103.23.60.0/23,10.254.254.1,161.22.40.0/21,10.254.254.1,185.166.212.0/21,10.254.254.1,185.253.152.0/22,10.254.254.1,185.254.204.0/22,10.254.254.1,213.192.233.0/24,10.254.254.1,217.71.200.0/21,10.254.254.1
dhcp-option=249,10.20.10.0/24,10.254.254.1,27.0.172.0/22,10.254.254.1,46.183.112.0/21,10.254.254.1,80.240.126.0/23,10.254.254.1,85.208.20.0/21,10.254.254.1,93.189.88.0/19,10.254.254.1,103.23.60.0/23,10.254.254.1,161.22.40.0/21,10.254.254.1,185.166.212.0/21,10.254.254.1,185.253.152.0/22,10.254.254.1,185.254.204.0/22,10.254.254.1,213.192.233.0/24,10.254.254.1,217.71.200.0/21,10.254.254.1

Els intervals d'adreces IP 10.20.10.0/24 (xarxa privada) i 85.208.20.174/21 (xarxa pública) corresponen a Clouding. Qualsevol accés als servidors de Clouding es farà amb l'adreça IP de la VPN.
Pots afegir els intervals que vulguis.
Finalment, executa:

# /sbin/sysctl -w net.ipv4.ip_forward=1
# /sbin/iptables -t nat -A POSTROUTING -s 10.254.254.0/24 -j MASQUERADE
# service xl2tpd restart; service dnsmasq restart; ipsec restart

Afegeix també les ordres anteriors a /etc/rc.local perquè la configuració es mantingui quan reiniciïs el servidor:

/sbin/sysctl -w net.ipv4.ip_forward=1
/sbin/iptables -t nat -A POSTROUTING -s 10.254.254.0/24 -j MASQUERADE

Configurar la VPN al Windows

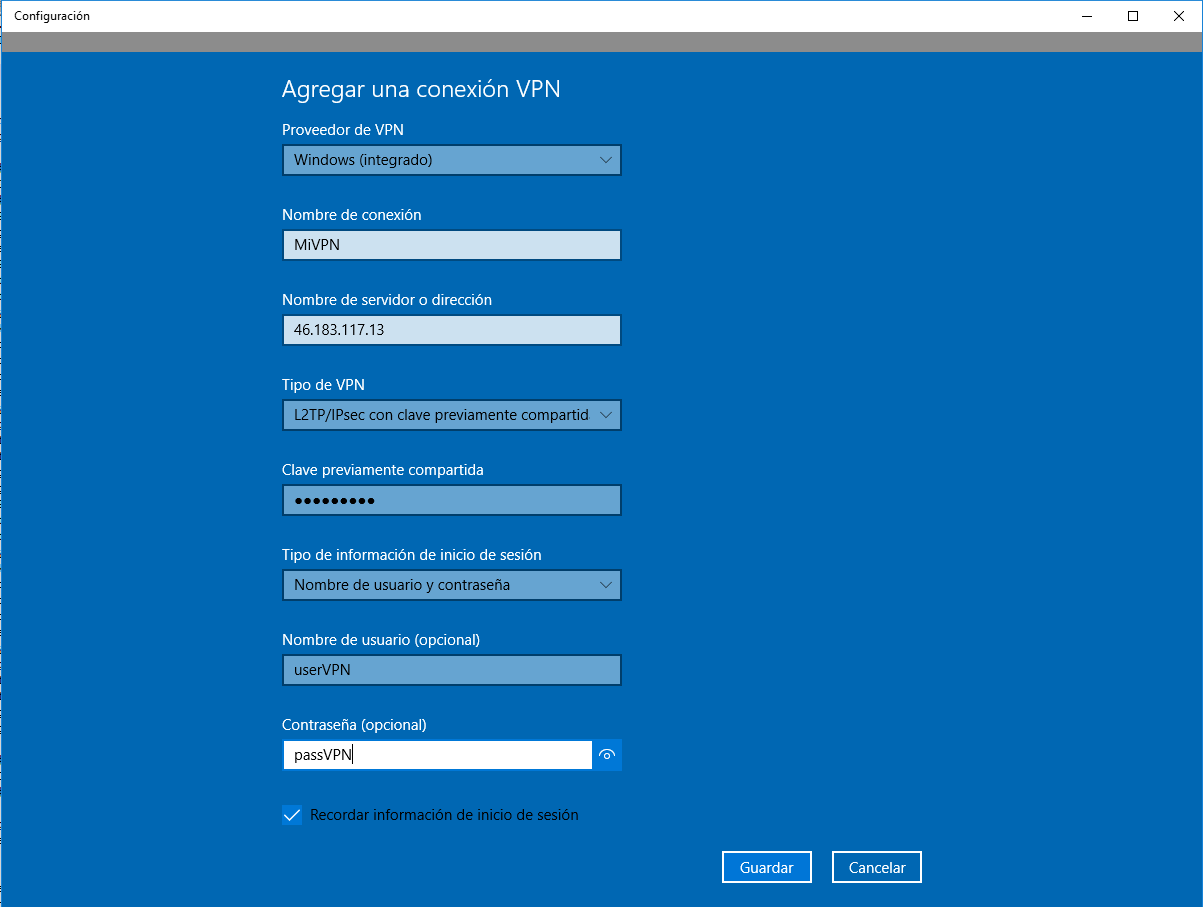

Al quadre de cerca del tauler de control del Windows, escriu VPN i entra a “Cambiar redes privadas virtuales”. Fes clic a “Agregar una conexión VPN” i emplena els camps amb les dades (IP, PSK, usuari i contrasenya).

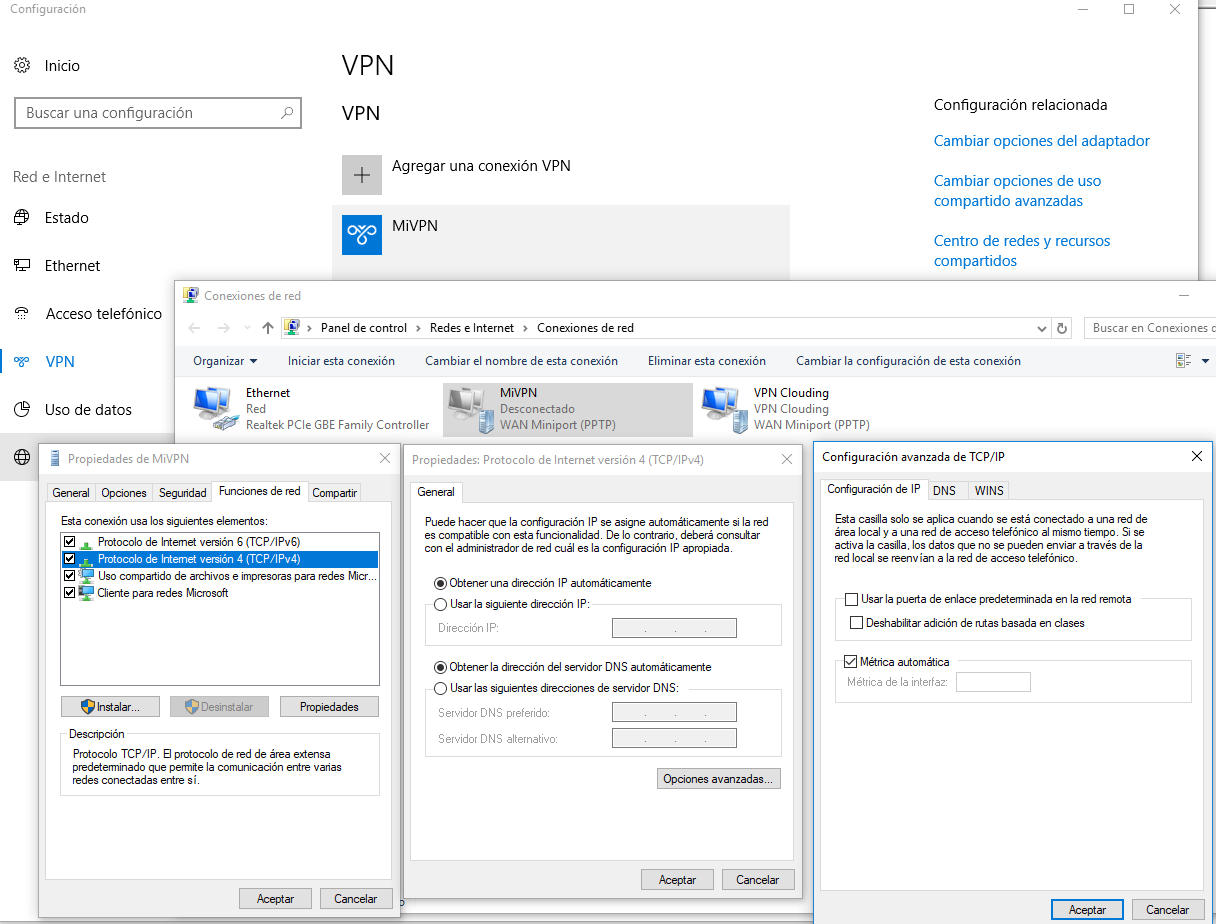

Canvia també la configuració que fa que tot el trànsit passi per la VPN. Entra a l'opció “Cambiar opciones del adaptador” de la dreta, selecciona l'adaptador de VPN que has creat i ves a “Propiedades”. A la pestanya “Funciones de red”, fes doble clic a Protocolo TCP/IPv4, ves a “Opciones avanzadas” i desmarca “Usar la puerta de enlace predeterminada en la red remota”.

Ja pots començar a utilitzar la VPN.

Configurar la VPN a Android

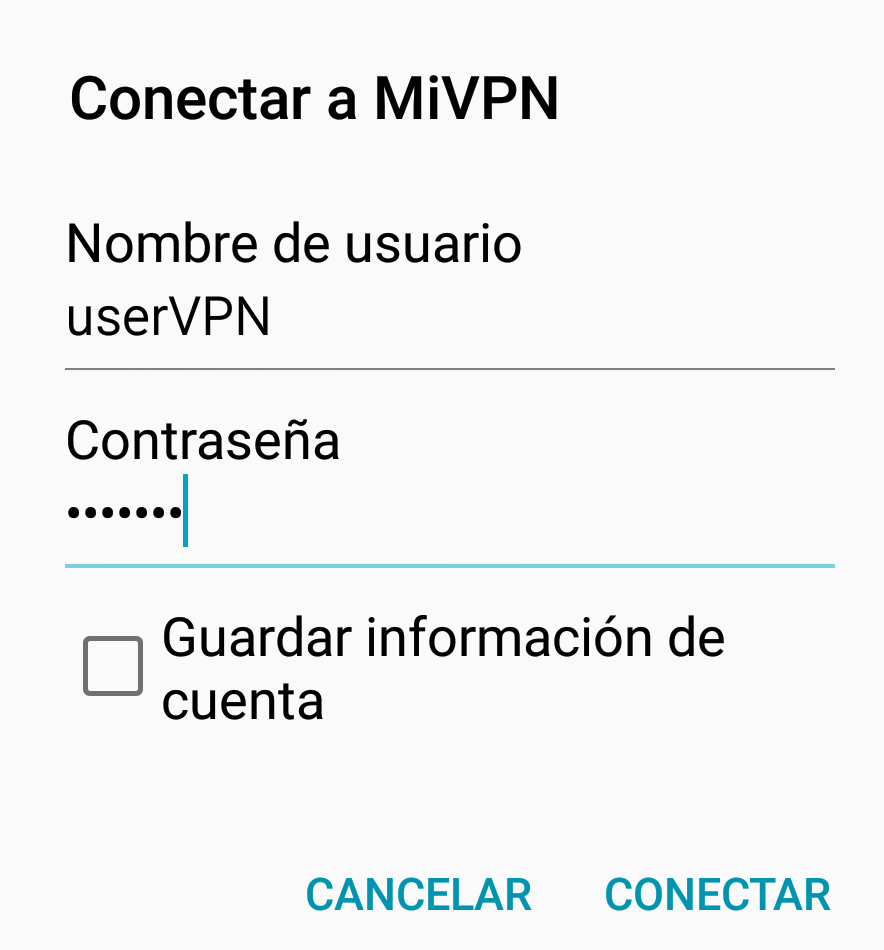

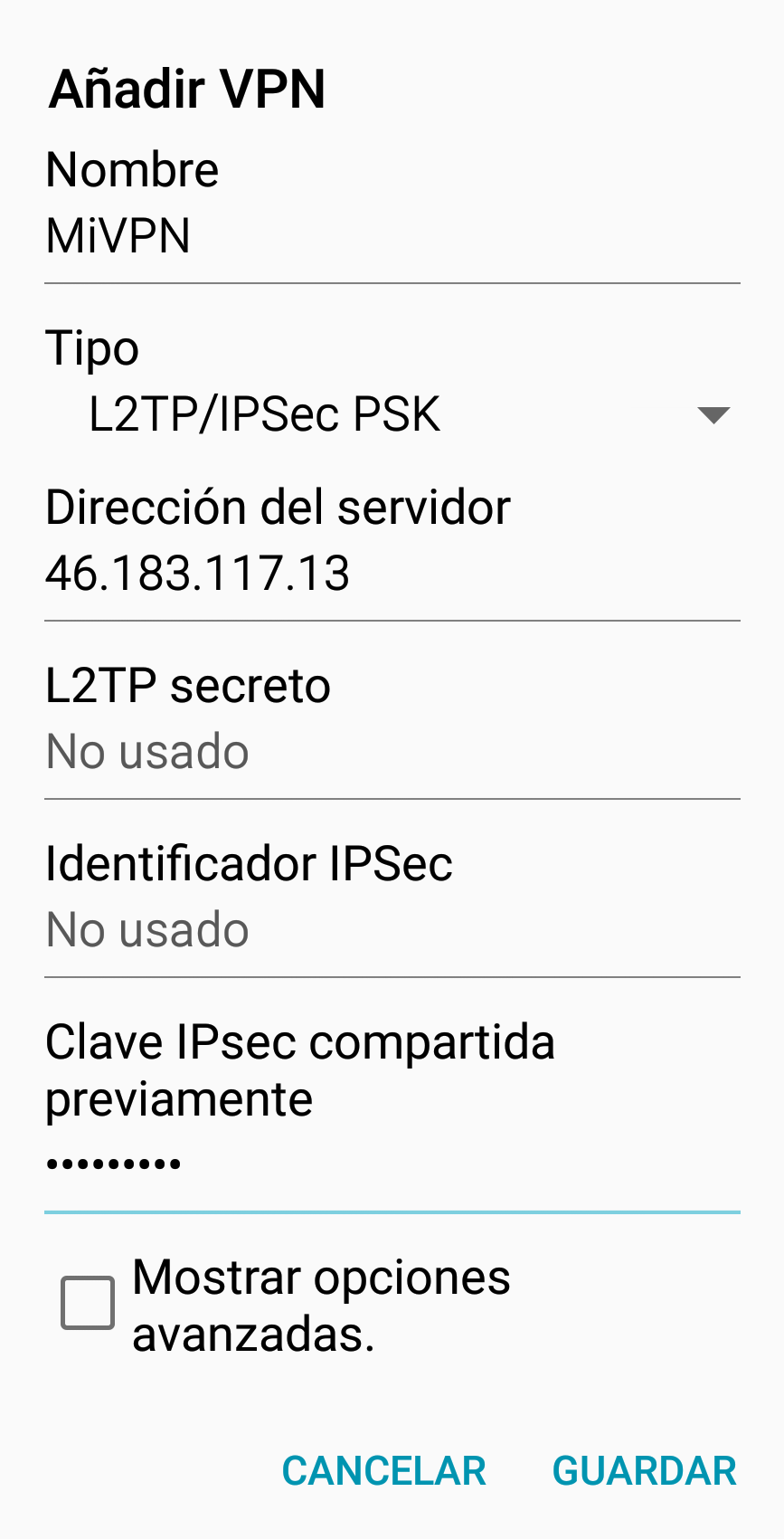

Per configurar la VPN a Android, ves a Ajustes, després a más redes, entra a l'opció VPN i prem + per crear una VPN.
Recorda que, si tens consultes sobre aquesta qüestió o qualsevol altra relacionada amb els teus servidors a Clouding, pots escriure a soporte@clouding.io Som al teu costat per al que necessitis. Consulta'ns!
